Índice
Descrição dos Componentes
Placa Mãe (Motherboard)
Clock
Microprocessador (CPU)
Memória RAM, DRAM ou Memória Principal
Memória Cache secundária (level 2 cache)
BIOS (Basic Input Output System)
Memória CMOS (Complementary Metal-Oxide Semicondutor)
Chipset
Controladores de Vídeo
Controladores de Drive e Winchester
Teclado
Gabinetes
Sistema Operacional
Montagem
Etapas da Montagem
Abertura do Gabinete
Colocação das Memórias na Motherboard
Alimentação da Motherboard
Fixação dos Drives e Winchester
Colocação das Placas
Alimentação dos Drives e Winchester
Ligação dos Cabos do HD IDE
Preparação dos HDs ou Winchesters
Interfaces de Winchesters
WWW.APOSTILADOS.NET
Ligação dos Fios do Gabinete à Motherboard
Keylock e Power Led Conector (5 pinos)
Speaker Conector (4 pinos)
Preparação do Display
Setup e Teste da Máquina
Ligando o Equipamento e Verificando o Funcionamento
Instalação
Teste Inicial ao Ligar
BOOT
Periféricos para Gravação e Leitura de Dados
Floppy Drive
Hard Disk ou Winchester
Drives de CD-ROM
Discos Virtuais
Dispositivos de Entrada e Saída de Dados
Porta Serial
Porta Paralela
SCSI (Small Computer System Interface)
Interface USB (Universal Serial Bus)
Device Bay
Monitor
Mouse e Joystick
Placas Fax-Modem
Sites dos Fabricantes
Bibliografia
Descrição dos Componentes
Placa Mãe (Motherboard)
A motherboard é possivelmente a parte mais importante do computador. Ela gerencia toda a transação de
dados entre a CPU
e os periféricos. Mantém a CPU, sua memória cache secundária, o chipset, BIOS, memória principal, chips
I/O, portas de
teclado, serial, paralela, discos e placas plug-in. Os microcomputadores diferenciam-se principalmente pelo processador instalado na motherboard e pelos
padrões dos
barramentos de expansão: ISA, EISA, MCA (proprietária IBM), VLBUS e PCI em ordem crescente de
performance. Como anualmente tem-se o lançamento de um novo processador com novas tecnologias para acelerar o
processamento
(duplo cache interno, maior velocidade de clock, etc.), muitas motherboards permitem o upgrade (atualização
do processador
sem a troca de qualquer outro componente do microcomputador). A grande maioria tem jumpers de
configuração onde
podemos modificar a velocidade do clock, tipo de processador, etc. Padrões de barramento das motherboards
Padrão ISA
Os dados são transmitidos em 8 ou 16 bits dependendo do tipo de placa adaptadora que está sendo utilizada. Normalmente
este barramento opera a 8 MHz e apesar de ser o mais utilizado padrão de barramento de expansão, suas
origens remontam o
PC XT com processador 8086/8 e atualmente é uma limitação dos mais recentes programas, especialmente em
multimídia, servidores de rede, CAD/CAM. Daí a necessidade do desenvolvimento de novos projetos de barramento. Apesar disso, este
padrão ainda é viável para a conexão de placas de áudio, modems e outros dispositivos que não demandam
grandes
pré-requisitos de desempenho. Padrão EISA e MCA Bus
Os slots são de 32 bits. No caso do EISA, que é uma modificação do ISA, podemos também conectar placas
padrão ISA
pois a filosofia do EISA é justamente manter a compatibilidade e preservar investimentos em placas já feitos. O MCA, desenvolvido pela IBM e de pouca aceitação no mecado, apenas aceita placas do mesmo padrão. Devido ao maior custo das motherboards, geralmente esses padrões são utilizados em servidores de rede e em
situações onde
necessita-se uma alta taxa de transferência dos dados. As configurações são feitas via software e tem muitas
vantagens
técnicas com relação ao padrão ISA. Padrão VLBUS (VESA Local Bus)
O barramento VESA Local Bus é uma extensão física do barramento ISA capaz de executar transferência de
dados de 32
bits, podendo ainda aceitar placas adaptadoras de 8 ou 16 bits ISA. Desenvolvido principalmente para os
processadores 486, não permitem mais que 3 slots VLBUS nas motherboards, ou seja, o micro somente poderá ter no máximo 3
placas Local Bus
em seu microcomputador. Além disso, existe uma limitação quanto ao clock da motherboard. Sem a utilização de circuitos adicionais
(buffers), a 50 MHz podemos conectar apenas uma placa VLBUS no micro. Apesar de recente, este barramento vem sendo substituído pelo padrão PCI. Padrão PCI (Peripheral Component Interconnect)
Desenvolvido inicialmente pela Intel, os slots são de 32 bits e só aceitam placas desenvolvidas para esse
padrão sendo uma
mudança radical no projeto dos barramentos de expansão, abolindo totalmente a dependência de slot ISA. Permite as
melhores taxas de transferência estando presente principalmente nos micros com chips Pentium. Este barramento é independente do processador podendo ser implementado em qualquer arquitetura de
processamento, ao
contrário do VESA Local Bus, que foi desenvolvido especialmente para os 486.
Clock
Toda placa tem um cristal piezoelétrico (ou um circuito integrado) para a geração dos sinais de sincronismo e
determinação da
velocidade de processamento. O cristal fornece um pulso de alta precisão cuja frequência depende do
processador em uso. Assim como o processador, outros sinais são obtidos do clock para os circuitos da motherboard via divisão de
frequência. Exceção feita ao barramento de expansão que tem um cristal de 14,31818 MHz independente para seu
funcionamento. Microprocessador
Clock
Pentium 75
50 MHz (x1,5)
Pentium 90
60 MHz (x1,5)
Pentium 100
66 MHz ou 50 MHz (x1,5 ou x2,0)
Pentium 120
60 MHz (x2,0)
Pentium 133
66 MHz (x2,0)
Pentium 150
60 MHz (x2,5)
Pentium 166
66 MHz (x2,5)
Pentium 200
66 MHz (x3,0)
AMD K5-PR75
50 MHz (x1,5)
AMD K5-PR90
60 MHz (x1,5)
AMD K5-PR100
66 MHz (x1,5)
AMD K5-PR120
60 MHz (x2,0)
AMD K5-PR133
66 MHz (x2,0)
AMD K5-PR166
66 MHz (x2,5)
Cyrix PR120 (100 MHz)
50 MHz (x2,0)
Cyrix PR133 (110 MHz)
55 MHz (x2,0)
Cyrix PR150 (120 MHz)
60 MHz (x2,0)
Cyrix PR166 (133 MHz)
66MHz (x2,0)
Cyrix PR200 (150 MHz)
75 MHz (x2,0)
OBS: A AMD e a Cyrix utilizam a classificação "P" (performance rating) para medir o nível de performance
dos
processadores, dentro do sistema operacional Windows. A classificação "P" é baseada em testes de
desempenho
extremamente rigorosos e reproduzíveis, realizados pelo benchmark Ziff-Davis Winstone 96 geralmente
utilizado pela indústria. O sistema de avaliação relaciona os resultados dos testes com o que é alcançado pelo processador Pentium (da
Intel) de uma
dada frequência. Como exemplo, o processador AMD K5-PR166 recebe uma classificação de "PR166"
tomando-se por
base um processador Pentium 166 MHz. Ou seja, este processador AMD-K5 oferece um desempenho igual ou
superior ao
Pentium 166 MHz. Concentrando no desempenho do sistema em lugar da velocidade do CPU, a classificação
"P" é a maneira
mais precisa e constante para comparar o verdadeiro nível de performance do sistema dos processadores
alternativos. Microprocessador (CPU)
O Microprocessador ou Unidade Central de Processamento é o coração de um microcomputador. Desde o
advento do
processador Intel 8088 (Linha PC-XT) até o atual Pentium II passando pelos 80286, 80386 e 80486, apresentam sempre
uma evolução exponencial em relação ao seu antecessor, medido atualmente em milhões de transistores e
paradoxalmente em
mícrons de espessura de trilha. Confira os dados abaixo a respeito dos chips Intel.
Processador
Ano de lançamento
Transistores
8088
1978
29 mil
286
1982
134 mil
386DX
1985
275 mil
486DX
1989
1,2 milhões
Pentium
1993
3,3 milhões
Pentium Pro
1995
5,5 milhões
Pentium MMX
1996
4,5 milhões
Pentium II
1997
7,5 milhões
Ano
Processador
Comentário
1978
8088 (8/16 bits, 5 MHz)
O processador inicial dos PCs rodava DOS e manipulava textos e números, mas os gráficos eram muito pobres. 1982
80286 (16 bits, 6 a 12 MHz)
De três a seis vezes mais rápido que o 8088, foi a plataforma básica para as
primeiras redes de micros. 1985
386 (16/32 bits, 16 a 33 MHz)
O 386 já tinha potência suficiente para suportar uma interface gráfica - foi o
início da era Windows. 1989
486 (32 bits, 25 a 100 MHz)
Rodando DOS e Windows 3.x, o 486 possibilitou o desenvolvimento das
aplicações multimídia. 1993
Pentium (64 bits, 60 a 200 MHz)
Com o Windows 95, facilitou a popularização da Internet e permitiu rodar
aplicativos de 32 bits. 1995
Pentium Pro (64 bits, 150 a 200 MHz)
Criado para o Windows NT, permitiu a montagem de grandes bancos de
dados em servidores PC. 1997
Pentium II (64 bits, 233 a 333 MHz)
A promessa é que esse chip vai impulsionar a computação 3D e a
videoconferência. Cabe lembrar que estes processadores Intel são de tecnologia CISC (Complex Instruction Set Computer). O
processador
mantém compatibilidade do microcódigo (sub-rotinas internas ao próprio chip) com toda a linha de
processadores anteriores a
ele, isto é, um programa feito para o 8088 dos micros XT deve rodar num Pentium sem problemas
(obviamente muito mais
rápido). O inverso não é possível. O microcódigo deve analisar todas as instruções de outros processadores além de incorporar as suas próprias
que não são
poucas. Além disso, os programas compilados nesses processadores tem instruções de comprimento em bytes variável. Esse processo gera atrasos que são totalmente eliminados com os chips de tecnologia RISC (Reduced
Instruction Set
Computing) onde o próprio software em execução faz o trabalho pesado. Acontece que o aumento de
performance do chip
compensa em muito esse trabalho extra do programa. Os chips RISC dissipam menos calor e rodam a frequências de clock maiores que os chips CICS (Complex
Instruction Set
Computing). Estes últimos são usados em PCs da Intel, mainframes IBM e a maioria das outras plataformas. Os chips RISC são utilizados em Workstations, um tipo de computador mais caro e com muito maior
performance rodando
normalmente sob o UNIX e utilizados em processamento científico, grandes bases de dados e aplicações que
exijam proteção
absoluta dos dados e processamento Real-Time (tipo transações da Bolsa de Valores). A IBM foi a pioneira dessa tecnologia na década de 1970, o que resultou numa arquitetura de processador
chamada POWER
(Performance Optimized With Enhanced RISC), a qual foi inicialmente implementada na primeira
Workstation IBM RS/6000
(RISC System/6000) introduzida em Fevereiro de 1990, e eventualmente formou a base para os processadores
PowerPC da
Apple/IBM/Motorola. A idéia do chip RISC é que, por simplificar a lógica necessária para implementar um processador (fazendo
este capaz de
executar apenas simples instruções e modos de endereçamento), o processador pode ser menor, menos caro, e
mais rápido, usando inclusive menos energia. Através do uso de um compilador eficiente, o processador pode ainda processar qualquer tarefa requerida (por
combinar
simples instruções em tempo de compilação).
Exemplos de chips RISC: Intel i860, i960, Digital Alpha 21064, HPPA-RISC, MIPS, Sun Sparc PC
(Macintosh), etc. Muitas modificações implantadas atualmente no Pentium são oriundas dos chips RISC tornando-se na verdade
um chip
CRISC. Clock Speed ou Clock Rate
É a velocidade pela à qual um microprocessador executa instruções. Quanto mais rápido o clock, mais
instruções uma CPU
pode executar por segundo. A velocidade de clock é expressada em megahertz (MHz), 1 MHz sendo igual a 1
milhão de
ciclos por segundo. Usualmente, a taxa de clock é uma característica fixa do processador. Porém, alguns computadores tem uma
"chave" que
permite 2 ou mais diferentes velocidades de clock. Isto é útil porque programas desenvolvidos para trabalhar
em uma máquina
com alta velocidade de clock pode não trabalhar corretamente em uma máquina com velocidade de clock mais
lenta, e vice
versa. Além disso, alguns componentes de expansão podem não ser capazes de trabalhar a alta velocidade de
clock. Assim como a velocidade de clock, a arquitetura interna de um microprocessador tem influência na sua
performance. Dessa
forma, 2 CPU´s com a mesma velocidade de clock não necessariamente trabalham igualmente. Enquanto um
processador Intel
80286 requer 20 ciclos para multiplicar 2 números, um Intel 80486 (ou superior) pode fazer o mesmo cálculo
em um simples
ciclo. Por essa razão, estes novos processadores poderiam ser 20 vezes mais rápido que os antigos mesmo se a
velocidade de
clock fosse a mesma. Além disso, alguns microprocessadores são superescalar, o que significa que eles podem
executar mais
de uma instrução por ciclo. Como as CPU´s, os barramentos de expansão também têm a sua velocidade de clock. Seria ideal que as
velocidades de
clock da CPU e dos barramentos fossem a mesma para que um componente não deixe o outro mais lento. Na
prática, a
velocidade de clock dos barramentos é mais lenta que a velocidade da CPU. Overclock
Overclock é o aumento da frequência do processador para que ele trabalhe mais rapidamente. A frequência de operação dos computadores domésticos é determinada por dois fatores:
A velocidade de operação da placa-mãe, conhecida também como velocidade de barramento, que nos
computadores Pentium
pode ser de 50, 60 e 66 MHz. O multiplicador de clock, criado a partir dos 486 que permite ao processador trabalhar internamente a uma
velocidade maior
que a da placa-mãe. Vale lembrar que os outros periféricos do computador (memória RAM, cache L2, placa
de vídeo, etc.)
continuam trabalhando na velocidade de barramento. Como exemplo, um computador Pentium 166 trabalha com velocidade de barramento de 66 MHz e
multiplicador de 2,5x. Fazendo o cálculo, 66 x 2,5 = 166, ou seja, o processador trabalha a 166 MHz mas se comunica com os
demais
componentes do micro à 66 MHz. Tendo um processador Pentium 166 (como o do exemplo acima), pode-se fazê-lo trabalhar a 200 MHz, simplesmente
aumentando o multiplicador de clock de 2,5x para 3x. Caso a placa-mãe permita, pode-se usar um barramento
de 75 ou até
mesmo 83 MHz (algumas placas mais modernas suportam essa velocidade de barramento). Neste caso, mantendo o
multiplicador de clock de 2,5x, o Pentium 166 poderia trabalhar a 187 MHz (2,5 x 75) ou a 208 MHz (2,5 x
83). As
frequências de barramento e do multiplicador podem ser alteradas simplesmente através de jumpers de
configuração da
placa-mãe, o que torna indispensável o manual da mesma. O aumento da velocidade de barramento da placa- mãe pode criar
problemas caso algum periférico (como memória RAM, cache L2, etc.) não suporte essa velocidade. Quando se faz um overclock, o processador passa a trabalhar a uma velocidade maior do que ele foi projetado, fazendo com
que haja um maior aquecimento do mesmo. Com isto, reduz-se a vida útil do processador de cerca de 20 para
10 anos (o que
não chega a ser um problema já que os processadores rapidamente se tornam obsoletos). Esse aquecimento
excessico pode
causar também frequentes "crashes" (travamento) do sistema operacional durante o seu uso, obrigando o
usuário a reiniciar a
máquina. Ao fazer o overclock, é indispensável a utilização de um cooler (ventilador que fica sobre o processador para
reduzir seu
aquecimento) de qualidade e, em alguns casos, uma pasta térmica especial que é passada diretamente sobre a
superfície do
processador. Pentium II
O novo processador Pentium II integra os melhores atributos dos processadores Intel, a performance da
Dynamic Execution
do Pentium Pro além das capacidades da tecnologia MMX, trazendo um novo nível de performance aos
consumidores de
PCs. O processador está disponível atualmente em velocidades de 233, 266, 300, 333, 350 e 400 MHz. As características avançadas alcançadas pela tecnologia MMX são devidas a técnica SIMD (Single
Instruction, Multiple Data)
que emprega 57 novas instruções, especificamente criadas para manipular e processar vídeo, áudio e dados
gráficos mais
eficazmente, com oito registros MMX e quatro novos tipos de dados.

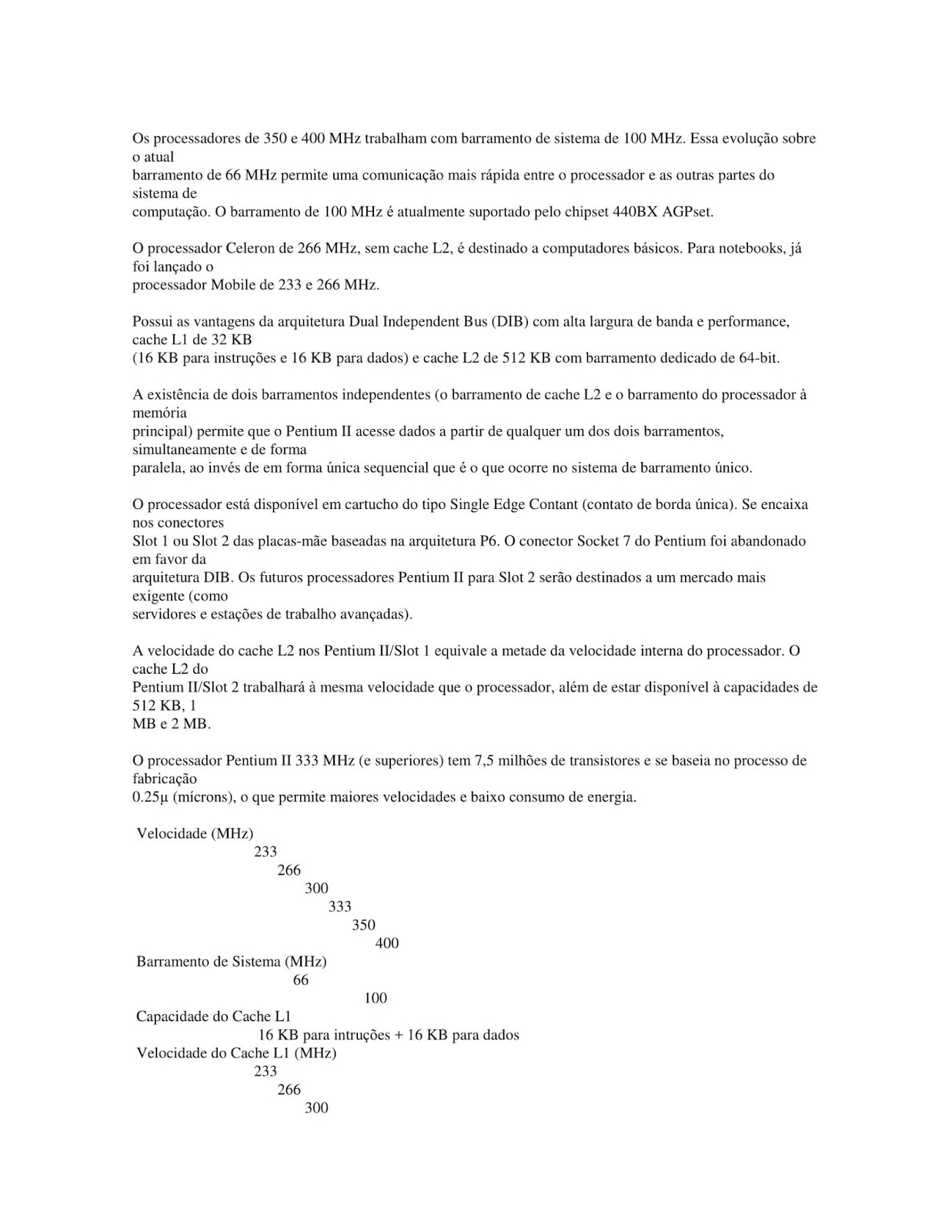

Os processadores de 350 e 400 MHz trabalham com barramento de sistema de 100 MHz. Essa evolução sobre
o atual
barramento de 66 MHz permite uma comunicação mais rápida entre o processador e as outras partes do
sistema de
computação. O barramento de 100 MHz é atualmente suportado pelo chipset 440BX AGPset. O processador Celeron de 266 MHz, sem cache L2, é destinado a computadores básicos. Para notebooks, já
foi lançado o
processador Mobile de 233 e 266 MHz. Possui as vantagens da arquitetura Dual Independent Bus (DIB) com alta largura de banda e performance, cache L1 de 32 KB
(16 KB para instruções e 16 KB para dados) e cache L2 de 512 KB com barramento dedicado de 64-bit. A existência de dois barramentos independentes (o barramento de cache L2 e o barramento do processador à
memória
principal) permite que o Pentium II acesse dados a partir de qualquer um dos dois barramentos, simultaneamente e de forma
paralela, ao invés de em forma única sequencial que é o que ocorre no sistema de barramento único. O processador está disponível em cartucho do tipo Single Edge Contant (contato de borda única). Se encaixa
nos conectores
Slot 1 ou Slot 2 das placas-mãe baseadas na arquitetura P6. O conector Socket 7 do Pentium foi abandonado
em favor da
arquitetura DIB. Os futuros processadores Pentium II para Slot 2 serão destinados a um mercado mais
exigente (como
servidores e estações de trabalho avançadas). A velocidade do cache L2 nos Pentium II/Slot 1 equivale a metade da velocidade interna do processador. O
cache L2 do
Pentium II/Slot 2 trabalhará à mesma velocidade que o processador, além de estar disponível à capacidades de
512 KB, 1
MB e 2 MB. O processador Pentium II 333 MHz (e superiores) tem 7,5 milhões de transistores e se baseia no processo de
fabricação
0.25µ (mícrons), o que permite maiores velocidades e baixo consumo de energia. Velocidade (MHz)
233
266
300
333
350
400
Barramento de Sistema (MHz)
66
100
Capacidade do Cache L1
16 KB para intruções + 16 KB para dados
Velocidade do Cache L1 (MHz)
233
266
300
333
350
400
Capacidade do Cache L2
256 KB
Velocidade do Cache L2 (MHz)
117
133
150
166
175
200
Processo de Fabricação (mícrons)
0.35µ
0.25µ
Voltagem da CPU
2.8V
2.0V
Corrente Máxima
11.8A
12.7A
14.2A
10.4A
10.8A
12.6A
Memória RAM, DRAM ou Memória Principal
É onde o computador armazena as instruções necessárias ao funcionamento do sistema operacional e
programas. O
processador precisa de espaço para arrumar as instruções contidas no programa de modo que ele, processador, possa
executa-las rapidamente. Todo programa que você executa está na memória RAM, seja ele um software
antivírus, um protetor
de tela, impressão, etc. Em termos de hardware, são pequenos pentes que são encaixados nos slots de memória das placas
motherboard. Atualmente, temos pentes (os mais comuns) de 4 MB, 8 MB, 16 MB e 32 MB. A capacidade total de memória depende do
pente e do
número de slots na motherboard, geralmente 4 slots de 72 vias (Veja Colocação das Memórias na
Motherboard para mais
detalhes). É na memória que ficam todas as informações utilizadas durante as operações de escrita ou leitura
nas unidades de
armazenamento e os programas, cache de software para hard-disk, drives virtuais e vírus. Diferenciam no formato físico (DIP, SIPP, SIMM, etc.), número de vias, tempo de acesso (70, 60, 50ns, etc., em ordem
crescente de desempenho) e tipo de tecnologia (FPM, EDO, etc.) e são melhor definidas como DRAM
(Dynamic Random
Access Memory). Precisam continuamente de um sinal da CPU (refresh) para manterem seus dados
armazenados.
As memórias FPM (Fast Page Mode) são de tecnologia mais antiga, apesar de serem encontradas nos 486 e
nos primeiros
Pentium. Possuem tempo de acesso de 80, 70 e 60ns. Suportam velocidades de barramento de até 66 MHz. As memórias EDO (Extended Data Output) tem leitura mais rápida que as memórias do tipo FPM (Fast Page
Mode), com
cerca de 20% de vantagem. Esta tecnologia é usada em pentes de 72 vias, possui tempo de acesso de 70, 60 e
50ns, e
suporta velocidades de barramento de até 66 MHz. Algumas memórias de melhor qualidade, utilizando a
tecnologia EDO, suportam velocidades de barramento de 75 ou até mesmo 83 MHz. Como as novas CPUs requerem altas
velocidades de
barramento (a exemplo do processador Cyrix 6x86 P200+ que trabalha com um barramento de sistema de 75
MHz e o
Pentium II 333 MHz que utiliza barramento de 100 MHz), a EDO RAM já está sendo substituída no mercado. A SDRAM (Synchronous Dynamic RAM) já é considerada padrão com a chegada dos novos processadores. São módulos
de memória DIMM (168 vias) que não necessitam do ciclo de "refresh". Trabalha com tempo de acesso de 10
ou 8ns, suporta
uma frequência de barramento de 100 (memórias com tempo de acesso de 10ns) ou 125 MHz (quando possui
tempo de
acesso de 8ns) e é cerca de 15% mais veloz que a EDO RAM. As memórias com tecnologia SDRAM já são
suportadas pelo
chipset Intel Triton VX e os novos VIA 580VP, 590VP (para Pentium e 6x86) e 680VP (para Pentium PRO). Espera-se
porém, que os PCs futuros trabalhem com barramento de 200 MHz ou mais rápido. Por isso, novas
tecnologias de memória
estão em desenvolvimento, tais como RDRAM e SLDRAM. Conceito de Paridade
Para mantermos a integridade dos dados na memória, evitando que defeitos nesta prejudiquem o
funcionamento do sistema, o
chipset gera um bit de paridade para cada byte de dado escrito na memória (baseado no número de bits de
valor 1). A lógica de teste da paridade gera o bit de paridade conforme o byte armazenado no chip de memória fazendo
a comparação
deste bit posteriormente quando for lido qualquer byte da memória. Caso seja detectado um erro, o sistema
travará gerando
uma NMI (interrupção sem possibilidade de uso do equipamento). Veja tabela de exemplos:
Byte
Bit de paridade
00001111
0
00000111
1
01010101
0
10101100
0
11010101
1
00110100
1
Na maioria das BIOS temos uma opção que habilita/desabilita esse teste de paridade. Sempre devemos deixálo
habilitado!
Memória Cache secundária (level 2 cache)
Praticamente todas as placas possuem um cache memory. Nos 486 e Pentium este cache pode variar entre 128
KB e 2 MB
(geralmente 256KB ou 512KB). O cache L2 é um conjunto de chips de acesso rápido instalados na placa mãe, ou seja, externo ao processador. A memória
principal do computador denominada DRAM é bem mais lenta que a memória cache secundária SRAM
(Static Random
Access Memory), que tem tempos de acesso de até 12 ns, mas em compensação é bem mais cara. Assim o cache reduz sensivelmente a velocidade de acesso médio a memória principal armazenando as mais
requisitadas
instruções e dados. A efetividade do cache está relacionada com o seu tamanho, largura do byte, algorítimo de
substituição de
dados, esquema de mapeamento e do tipo do programa em execução. Não é atoa que a tecnologia de cache está presente tanto em winchesters, processadores e em muitas outras
placas. Nos
processadores, encontramos a memória cache primária (level 1 cache), com 8 KB de dados nos 486, 16 KB
nos Pentium e
32 KB nos chips com tecnologia MMX. A construção das memórias cache segue princípios de construção totalmente diferentes das memórias comuns. Utilizam
elementos lógicos compostos basicamente de transistores chamados flip-flops. Resumindo tudo, o cache trabalha na velocidade do processador enquanto a memória DRAM depende da
inclusão de wait
states (estados de espera do processador) para disponibilizar o dado devido a sua lentidão. A memória SRAM pode se apresentar de três formas: soldada na própria placa-mãe, na forma de pente para
ser encaixado
em um slot especial (possibilitando a expansão dessa memória com a troca do módulo), ou apresentando essas
duas
configurações simultaneamente. A tecnologia Pipeline Burst Cache usada em alguns modelos de cache tenta minimizar os estados de espera
para que a
memória possa ser acessada o mais rápido possível pelo microprocessador. São usadas as técnicas
denominadas burst mode, que automaticamente alcança o próximo conteúdo da memória antes de ser requisitado (é praticamente a
mesma técnica usada
em caches de disco), e pipelining, para que um valor de memória seja acessado no cache ao mesmo tempo em
que outro valor
de memória é acessado na memória DRAM.
BIOS (Basic Input Output System)
Toda motherboard contém chips de memória EPROM (Erased Programable Read Only Memory) que
chamamos de BIOS, de 256 KB ou 512 KB. Este tipo de memória é o que chamamos "não voláteis", isto é, desligando o
computador não há a
perda das informações (programas) nela contida. A DRAM e a SRAM perdem completamente seus dados ao
desligarmos ou
resetarmos o micro. Como já deu para perceber os programas iniciais contidos na BIOS não podem ser atualizados por vias
normais pois a mesma
é gravada uma só vez. Atualmente algumas motherboards já utilizam chips de memória com tecnologia flash, ou seja, memórias
que podem ser regravadas facilmente e não perdem seus dados quando o computador é desligado. Isso é
interessante na
atualização das BIOS via softwares. As BIOS mais conhecidas: AMI, Award e Phoenix. 50% dos micros utilizam BIOS AMI. Memória CMOS (Complementary Metal-Oxide Semicondutor)
É uma tecnologia de circuitos integrados de baixíssimo consumo de energia, onde ficam armazenadas as
informações do
sistema (setup) e são modificados pelos programas da BIOS acessados no momento do BOOT. Estes dados
são necessários
somente na montagem do microcomputador refletindo sua configuração (tipo de winchester, números e tipo de
drives, data e
hora, configurações gerais, velocidade de memória, etc) permanecendo armazenados na CMOS e mantidos
através da bateria
interna. Muitos desses ítens estão diretamente relacionados com o processador e seu chipset e portanto é recomendável
usar o default
sugerido pelo fabricante da BIOS. Mudanças nesses parâmetros pode ocasionar o travamento da máquina, intermitência na
operação, mal funcionamento dos drives e até perda de dados do HD. Qualquer modificação deve ser feita somente se o usuário conhece realmente o significado dos termos ou
então por um técnico
especializado. Quando a placa começa a perder a configuração frequentemente, devemos trocar a bateria interna que se
encontra na placa
mãe.
Chipset
Denomina-se chipset os circuitos de apoio ao computador que gerenciam praticamente todo o funcionamento
da placa-mãe
(controle de memória cache, DRAM, controle do buffer de dados, interface com a CPU, etc.). É responsável
pelas
informações necessárias ao reconhecimento de hardware (armazenadas na sua memória ROM). Estes são
chips VLSI
(altíssima integração dos componentes) permitindo uma redução substancial do tamanho das placas. Nos
micros 386DX e
486DX resumem-se a 3 unidade;
1. Controlador da CPU/CACHE/DRAM
2. Gerenciador de dados
3. Controlador de periféricos
Devido à complexidade das motherboards atuais, da sofisticação dos sistemas operacionais e do crescente
aumento do clock
(chegando a 100 MHz em chips CISC), o chipset é, com certeza, o conjunto de CIs (circuitos integrados) mais
importantes
do microcomputador. Fazendo uma analogia com uma orquestra, enquanto o processador é o maestro, o
chipset seria o resto!
Dos vários projetos de chipsets os mais conhecidos são os da OPTI, ELITE, UMC, PC Chips, VLSI e muitos
outros. Atualmente, a empresa lider na produção de chipset é a Intel. O mais usado no momento, para a linha
Pentium, é o 430VX
(conhecido como Triton 2).
Controladores de Vídeo
As placas de vídeo dividem-se em comuns, aceleradoras e co-processadas, em ordem de performance. As
comuns tem como
principais componentes um RAMDAC (Conversor Analógico-Digital) e o seu chipset (Trident, OAK, Cirrus
Logic, etc.). As
aceleradoras geralmente são placas com barramentos que permitem melhor performance na transferência de
dados e as
co-processadas tem um microprocessador dedicado para a parte de vídeo deixando o processador principal
livre. A frequência de varredura do monitor é controlado pela placa de vídeo. Enquanto um televisor utiliza a
frequência de 60 Hz, as placas de vídeo normalmente redesenham a tela 70 vezes por segundo (70 Hz), apesar da VESA (Video
Eletronics
Standards Association) recomendar um mínimo de 85 Hz. Abaixo disso, o monitor poderá causar problemas
oculares aos
usuários. Algumas placas mais novas já utilizam uma frequência de mais de 120 Hz. A máxima resolução e o número máximo de cores que aparecerá no monitor depende também da placa de
vídeo (desde que o
monitor seja capaz de exibí-las). A memória RAM da placa (denominada memória de vídeo) guarda as
informações de vídeo
a serem processadas. Podem ser do tipo DRAM e VRAM. A VRAM é mais rápida por ter um tempo de
refresh (regravação
constante da memória) curto. É o tamanho da memória de vídeo que determina a resolução máxima
combinada ao número de
cores que podem ser utilizadas por vez. Veja a tabela abaixo (resolução x quantidade de memória x número de
cores):
Resolução
SVGA 1MB
SVGA 2MB
SVGA 4MB
SVGA 8MB
640x480
16 M
16 M
16 M
16 M
800x600
64 K
16 M
16 M
16 M
1024x768
256
64 K
16 M
16 M
1280x1024
16
256
16 M
16 M
1600x1200
- 256
64 K
16 M
1800x1440
- 16
256
16 M
Atualmente, qualquer monitor SuperVGA pode exibir 16,7 milhões de cores. Para quem usa o micro com aplicativos tais como editores de texto, planilhas, etc., uma placa com 1 MB de
memória atende
perfeitamente as necessidades. Porém, se você pretende trabalhar com aplicativos gráficos, tais como imagens
3D, arquivos
AVI, edição de imagens, é recomendável pensar em 2 MB, se possivel 4 MB. No mercado, as placas
controladoras de vídeo
são do padrão PCI. Algumas apresentam slots de memória livres para expansão futura.
AGP (Accelerated Graphics Port)
O AGP é uma interface desenvolvida para gráficos de alta performance (especialmente gráficos 3D). Ao invés
de usar o
barramento PCI para dados gráficos, o AGP introduz um canal ponto-a-ponto dedicado para que a
controladora gráfica
possa acessar diretamente a memória principal. O canal AGP é de 32 bits e trabalha a 66 MHz, mas utiliza
técnicas de
duplicação de clock para uma velocidade efetiva de 133 MHz. Isto proporciona uma largura de banda de 533
MB por
segundo. Além disso, permite que texturas 3D sejam armazenadas na memória principal ao invés da memória
de vídeo. Assim
consegue dispor de uma quantidade maior de memória sem encarecer demais a placa de vídeo. O padrão possui 2 importantes requisitos de sistema:
O microprocessador deve ser equipado com um slot AGP (disponível apenas nos Pentium II) ou a placa mãe
deve ter um
sistema gráfico AGP integrado. O sistema operacional deve ser o Windows 95 versão OSR 2.1 ou superior.
Controladores de Drive e Winchester
Esta placa é a que controla o acesso a drives e winchesters. A IDE pode trabalhar no mesmo micro junto com
outro tipo de
controladora sendo esta na verdade apenas uma interface entre a winchester e a placa-mãe. Essas placas denominadas SUPER-IDE ou MULTI-IDE contém geralmente 2 saídas seriais, 1 saída paralela e
1 saída para
joystick (para jogos).
Teclado
É a inteface entre o microcomputador e o usuário. Nos teclados mais antigos existe uma chave que seleciona
teclado para AT
ou XT. Os PCs do tipo 286, 386SX, 386DX, 486SX e 486DX são todos do tipo AT. Existem dois tipos básicos de teclados: captativos e o de contato. No primeiro tipo toda vez que uma tecla é
pressionada
forma-se uma capacitância e há a modificação do sinal (corrente elétrica) detectada. No de contato existe
realmente o contato
em duas partes de metal permitindo ou não a passagem da corrente elétrica. Em todo teclado existe um microprocessador que fica "procurando" todas as teclas para verificar qual foi
pressionada. Através
de um circuito tipo matriz esta tecla gera um código de varredura (Scan Code) e este é enviado para o BIOS
da motherboard
que faz o reconhecimento da tecla através de uma tabela.
Gabinetes
Diferentemente de outros eletrodomésticos que utilizam fontes lineares, os microcomputadores utilizam fontes
chaveadas pois
estas permitem uma substancial redução de tamanho e são mais eficientes. A potência da fonte deve ser compatível com o tipo de micro a ser montado e com seus periféricos. Estas
variam de 180VA a
300VA (VA Volt-Ampere). O dimensionamento de uma fonte para um microcomputador depende da quantidade de periféricos, e
consequentemente das
placas que serão ligadas no barramento de expansão. Sempre nesses casos devemos escolher uma fonte onde
não se utilize
mais de 2/3 da sua potência nominal. Winchesters mais antigas consomem bastante energia e alguns processadores atuais (como o Pentium em 5v)
podem dissipar
até 15W
As tensões geradas por uma fonte chaveada para microcomputadores são 5VDC, 12VDC, -12VDC e -5VDC. Além desses, existe um sinal de +5VDC gerado pela fonte denominado POWER GOOD. Este tem como
função indicar à
placa-mãe o perfeito funcionamento da fonte e a partir deste, o chipset gera sinais de RESET para todos CIs
da placa. Tudo
depende do bom funcionamento da fonte. Os compartimentos de drives do gabinete são os chamados bays. Variam segundo a quantidade e o
comprimento, geralmente
de 3½" (para HDs e Floopy Drives) e 5¼" (CD-ROMs). Os bays são descritos como internos ou expostos, esses últimos
usados para mídias removíveis. Periféricos no formato 3½" podem ser utilizados através de chassis de
adaptação para o
formato 5¼".
Sistema Operacional
Sem um Sistema Operacional (ou S.O.) nenhum hardware torna-se utilizável pelo usuário. Normalmente este é
um definido
como conjunto de programas que fazem a interface entre o microcomputador e o usuário, ou seja, ele atua
mais diretamente
com o hardware de seu micro. Além disso, os S.O. oferecem vários aplicativos simples para o gerenciamento e
manutençào
dos dados no HD e disquetes. Os S.O. executam as mais diversas tarefas tais como o controle de entrada e saída (input/output), leitura/escrita em disco ou
HD, escrita em monitores e controlar todo uso da memória dividindo-a em várias partes para cada tipo de
aplicação. O sistema operacional mais popular para micros PCs baseado nos processadores Intel é o MS DOS (Microsoft
Disk
Operating System). Além deste temos o PC DOS (IBM) e o Novell DOS 7 (antigo RD DOS) e são bastante
limitados no uso
dos atuais microprocessadores de 32 bits. Outros sistemas operacionais 32 bits estão despontando no mercado. O OS/2 da IBM é um S.O. de 32 bits
reais assim como
o Windows NT e windows 95 ou os derivados do UNIX como o Xenix, Solaris, SCO Unix, etc. Estes S.O. são mais apropriados para os processadores de 32/64 bits atuais e não impõem limitações de
memória como o
DOS. Além disso implementam interfaces gráficas (GUI), multitarefa real, multiprocessamento simétrico, etc. Montagem
Etapas da Montagem
Devemos seguir os seguintes passos para a montagem:
Abertura do gabinete
Colocação das memórias na motherboard. Colocação da motherboard no gabinete. Ligação da alimentação da motherboard pelo cabo de força. Fixação dos drives e winchester. Colocação das placas nos slots (VIDEO E MULTI-IDE). Ligação da alimentação dos drives e winchester. Ligação dos cabos de Super-IDE. Ligação dos fios do gabinete e Motherboard. Preparação do display. Setup e teste da máquina.
Abertura do Gabinete
Desparafusar a tampa do gabinete. Liberar os fios do painel frontal e prepará-lo para receber a Motherboard. Identificar cada fio que parte do painel frontal do gabinete, que são:
Chave ligada/desliga teclado. Turbo Switch (teclas liga/desliga Turbo). Turbo Led (indicador de turbo acionado). Reset (tecla de "reset" da máquina). Power Led (indicador de máquina ligada/desligada). Alto-falante (speaker).
Colocação das Memórias na Motherboard
Os pentes de memória se diferenciam pela capacidade de armazenamento (1MB, 2MB, 4MB, 8MB, 16MB, 32MB, 64MB), tipo de tecnologia (EDO, FPM, etc. - ver Memória RAM), velocidade de acesso (70, 60 ou 50ns) e formato
(SIMM é o mais
comum).
Nas motherboards tipo Pentium, são utilizados 2 bancos de memória (denominados 0 e 1), cada banco com 2
slots. Não
devemos misturar pentes com capacidades diferentes no mesmo banco de memória. Por ser um processador de
64 bits, o
Pentium não permite que um banco de memória esteja parcialmente preenchido, ou seja, um slot ocupado e
outro livre (isto no
caso de slots SIMM por armazenar dados a 32 bits). Nada impede que se use o banco 1 deixando livre o
banco 0. Algumas placas-mãe já possuem um slot DIMM (de 64 bits) além dos 4 slots SIMM. Neste caso, esse slot
pertence ao banco
0 de memória, já que a memória DIMM utiliza o mesmo caminho de acesso da memória SIMM. Com isso, se
o slot DIMM
for utilizado, o banco 0 da memória SIMM deverá estar vazio. Como regra geral, não deve-se usar módulos de memória com diferentes velocidades (tempo de acesso). Pode- se conferir o
tempo de acesso do módulo de memória através das inscrições nos chips (algo como -60 e -70, -06 e -07 ou -6
e -7). Sobre
o tipo de tecnologia (ver Memória RAM), consulte o manual da placa-mãe. Normalmente, pode-se utilizar
diferentes tipos de
memória em bancos diferentes, mas não no mesmo banco. As placas (ou módulos) de memórias são colocadas nos slots apropriados. Veja a tabela de exemplos abaixo
(os números se
referem a capacidade dos módulos de memória em megabytes vezes o número de módulos em cada banco):
Banco 0 (SIMM)
Banco 1 (SIMM)
Banco 0 (DIMM)
Total de RAM
4 x 2
-
- 8
4 x 2
2 x 2
- 12
4 x 2
4 x 2
- 16
8 x 2
-
- 16
8 x 2
4 x 2
- 24
8 x 2
8 x 2
-
32
16 x 2
-
- 32
16 x 2
4 x 2
- 40
16 x 2
8 x 2
- 48
16 x 2
16 x 2
- 64
64 x 2
64 x 2
- 256
- 4 x 2
4
12
- 8 x 2
8
24
- 32 x 2
64
128
Antigamente tínhamos vários tipos de encapsulamento (formato do módulo) para as memória (DIP, SIPP, SIMM e DIMM). Hoje em dia os dois primeiros estão em desuso nos microcomputadores destacando-se somente o tipo SIMM
(32 bits - 72
vias) que se encaixam diretamente à placa-mãe. O modelo DIMM (64 bits - 168 vias) ainda é pouco usado em
PCs mas é
comum em Mac's. O lado chanfrado indica o número 1 do pente. Ele dever ser colocado cuidadosamente no banco de memórias. O pente só
encaixa de uma maneira. Tome cuidado para não força-los, pois, pode-se quebrar os suportes laterais de
encaixe. Lembre-se
também da eletricidade estática mantendo-as em invólucros anti-estáticos até o momento da instalação e
tocando numa parte
de metal sem pintura e que esteja aterrada. É o maior inimigo das memórias!
Alimentação da Motherboard
Os conectores dos fios de alimentação da motherboard são diferentes dos demais. São dois conectores que unidos tem 9 pinos e fios pretos (terra ou GND) devem sempre juntos e no meio do
conector. O fio
vermelho e azul nos extremos. As tensões nestes fios devem ser as seguintes:
Fio Vermelho
5VDC
Fio Branco
-5VDC
Fio Amarelo
12VDC
Fio Marrom
-12VDC
Fio Preto
Terra OU GND
Fixação dos Drives e Winchester
Os drives e winchester são fixados por parafusos nas suas laterais. Cada um tem seu lugar definido no
gabinete e devemos ter
muito cuidado para não fixar o winchester com parafusos que possam atingir sua placa por ser este muito
comprido. O
comprimento destes deve ser menor que a espessura de um lápis. Não utilize parafusos muito compridos pois estes podem encostar na placa da winchester ocasionando um
curto circuito e
também a perda da garantia do HD. O winchester deve trabalhar com uma inclinação mínima na horizontal de 5° ou com uma posição vertical de
90° e 180°. Evite choques no HD. Este componente tem uma mecânica de precisão e mesmo desligada pode sofrer danos
facilmente.
Colocação das Placas
As placas são colocadas nos slots vagos da motherboard podendo colocar qualquer placa em qualquer slot, não existe uma
ordem a se seguir. Devemos tomar cuidade para que uma placa não trabalhe encostada a outra, já que podemos ter componentes
que ecostem
no lado da solda da outra placa bem como um aquecimento excessivo por falta de ventilação. Lógico que vai o bom senso de otimizar as colocações das placas principalmente a multi-IDE ou controladora
de drives e
winchesters, já que estas terão cabos ligados aos drives e winchesters. Normalmente esta placa fica nos
primeiros slots, próximos ao conector de força da placa-mãe. Observe também as placas de 8 bits e 16 bits para não colocar uma placa de 16 bits num slot de 8 bits, ou uma
placa PCI
num slot ISA. Enquanto os slots ISA são compridos e pretos, os slots PCI são brancos e curtos. Cada placa trabalha num determinado endereço lógico e uma determinada interrupção. As exceções são as
placas
configuradas por software (jumperless). Mas mesmo assim não podemos colocar via software uma interrupção
e endereço
igual a de outra placa do sistema. Quando ocorrer algum problema, deveremos sempre verificar se não está havendo conflito entre interrupção e
endereço. Caso
tenhamos muitas placas conectadas no equipamento, ao adicionarmos uma nova e esta não funcionar, retire
todas as placas
mantendo somente a de vídeo, multi-IDE e a placa nova. Assim tentamos isolar o conflito de interrupção e
endereçamento. Abaixo segue uma pequena tabela de interrupções:
Descrição
IRQ
Serial 1 (COM1)
4
Serial 2 (COM2)
3
Serial 3 (COM3)
4
Serial 4 (COM4)
3
Paralela 1 (LPT1)
7
Teclado
1 (fixado)
Floppy Drives
6 (fixado)
Co-Processador
13 (fixado)
IDE Primário (HD)
14 (fixado)
IDE Secundário (CD-ROM)
15 (fixado)
Os micros padrão PC AT tem disponível 16 (numeradas de 0 a 15) interrupções de hardware para utilização
de outras placas
de expansão. Na tabela acima temos as mais comuns. As IRQs 5 e 9 são utilizadas por portas adicionais. Na instalação de outras placas escolheremos uma interrupção diferente da tabela acima. As placas multi-IDE têm a possibilidade de configurar as saídas seriais e paralelas e suas interrupções (ver
manual das placas),
habilitar ou não a saída de jogo, etc. Devemos também ter este mesmo cuidado na instalação de placas tipo: FAX-Modem, controladora SCSI, placas de som e
vídeo, placas de rede-local, etc. A princípio, qualquer placa para micros PC tem que ter uma interrupção e
endereçamento
diferente das demais placas! O barramento ISA não permite o compartilhamento de interrupções, ou seja, duas
ou mais placas
utilizando a mesma IRQ, como o padrão MCA e EISA.
Alimentação dos Drives e Winchester
Os soquetes de alimentação dos drives e winchester só se encaixam de uma única maneira. Pode ser utilizado
qualquer
soquete. Apenas os Drives de 1.44MB 3½" utilizam um soquete menor. Todos os conectores da fonte são chamados, tendo apenas uma possibilidade de encaixá-los nos periféricos.
Ligação dos Cabos do HD IDE
Os cabos de dados e sinais de controle dos drives têm uma tarja vermelha em um dos lados. Esta tarja
vermelha deve ser
ligada sempre onde estiver indicado o número "1" nas placas ou uma outra marcação nos drives. Os cabos dos
winchester tipo
IDE são mais largos (40 pinos) e o SCSI tem 50 pinos. Na controladora está indicado o soquete do winchester
e do drive. Quando utilizarmos dois winchesters devemos configurar um como "MASTER" (principal) e o outro como
"SLAVE". Isso é
feito através do jumper, com o auxílio do manual dos HDs ou uma etiqueta explicativa no próprio gabinete do
disco. Nos
winchester tipo IDE o lado vermelho do cabo geralmente fica do mesmo lado do soquete de alimentação do
HD. O próximo
passo é conectar um cabo alimentador de energia.
Preparação dos HDs ou Winchesters
Depois do disco (ou discos) estar fisicamente instalado, entre no Setup do micro. Acione a opção "IDE HDD
Auto Detection". O Setup reconhecerá o tipo de seu disco, que ocupará a posição de Primary Master (ou Slave caso seja o 2º disco). Salve a
configuração. Agora, no prompt do DOS (se você estiver instalando o primeiro HD, terá de ter uma cópia dos arquivos de
sistema, do
Format e do FDisk em disquete), rode o programa FDisk para criar as partições do disco (mais detalhes em
Hard Disk ou
Winchester).
Ao entrar no programa:
Alterar a Unidade de Disco Fixo Atual. A numeração depende da unidade física a ser particionada. Caso
seja o primeiro
disco, use 1. Se for o segundo, use 2. Criar Partição do DOS (mesmo se você utiliza o Windows 95). Criar Partição Primária. Item obrigatório já que o disco ainda não tem partições. Utilizar tamanho máximo disponível? Responda sim a pergunta. Entre com o tamanho em MB ou percentual do espaço em disco para criar a partição. Em caso de dúvida, utilize 100%. Leve em conta que em FAT16, uma partição não pode ser maior que 2 GB. Após completado o processo, reinicie o computador. Volte ao FDisk e selecione a opção Exibir Informações de Partição para conferir se obteve sucesso. Para instalar outra partição de outro disco, escolha a opção Alterar a unidade de disco fixo atual e preencha
com a
numeração apropriada. Se a partição a ser criada for do mesmo disco (da mesma unidade física), não execute
esse passo. Volte a tela principal e selecione a opção Criar Partição de DOS. Caso queira criar a partição primária de outro disco, use a opção Criar Partição Primária. Se for criar outra
partição para
uma mesma unidade física, ative a opção Criar Partição Estendida. Siga os passos anteriores. Para terminar, formate cada partição usando o comando Format. Seus discos estarão prontos para receber
dados.
Interfaces de Winchesters
Os tipos de HD mais comuns são: EIDE e SCSI. Os tipos de EIDE são os mais simples (mais limitados) e
mais utilizados
(mais baratos). O padrão SCSI é o mais utilizado em servidores de rede e sistemas com grande acesso a
winchester
necessitando porém de uma placa específica e podendo controlar até 7 periféricos diferentes (scanners, CD- ROMs, Hard-disk). Podemos utilizar esta placa em conjunto com a IDE e no Setup da máquina não indicamos a existência do HD
SCSI pois a
placa tem BIOS própria. Cada periférico SCSI tem um identificador que vai de 1 até 7 configurado por
jumpers no dispositivo
e não podemos ter dois dispositivos com o mesmo identificador. A interface EIDE tem um canal primário e um secundário. Cada canal pode conectar a 2 acessórios. Em um
canal EIDE, os 2
acessórios revezam no controle do barramento. Se existir um HD e um CD-ROM no mesmo canal, o HD terá
de esperar
enquanto a requisição do CD-ROM não tiver terminado. Como o CD-ROM é relativamente lento em relação
ao HD, há uma
redução na performance. Deve-se portanto conectar o CD-ROM no canal secundário e o HD no canal
primário. Os novos
drives CD-R (gravadores de CD-ROM) já estão adotando a interface EIDE para sua ligação com o sistema. Os
CD-R mais
antigos utilizam interface SCSI.
Hoje em dia nenhum winchester necessita de programas de "parqueamento" das cabeças. Todas incorporam
esse recurso ao
se desligar o equipamento. Alguns tipos de winchesters ainda utilizadas e com interfaces mais antigas, ST-506 e ESDI estão fora de uso
devido a algumas
limitações técnicas impedindo o seu desenvolvimento. O padrão ST 506 só permite hard-disk com no máximo
140MB e a
ESDI também não tornou-se um padrão de mercado.
Ligação dos Fios do Gabinete à Motherboard
Identificado os fios do gabinete, devemos ligá-los:
O (+) indica existência de polaridade!
Turbo Led (dois pinos fio vermelho ou amarelo +). Turbo Switch (dois pinos sem polaridade). Reset (idem).
Keylock e Power Led Conector (5 pinos)
pino 1 - Led Power (+) (ligar fio Power Led no 1 e 3). pino 2 - Não usado. pino 3 - Terra. pino 4 - Inibe teclado (ligar fio da chave do teclado no 4 e 5). pino 5 - Terra.
Speaker Conector (4 pinos)
pino 1 - Terra (ligar fio do falante no 1 e 4)
pino 2 - Não usado
pino 3 - Não usado
pino 4 - 5VDC
Preparação do Display
A indicação do número do display deve ser programada de acordo com o manual do gabinete para velocidades
em modo
turbo e normal. O chaveamento dos números nos displays é fornecido pelo sinal Turbo Led da motherboard. Ao contrário do
que se pode pensar, o display do gabinete apenas e um indicativo do clock do microcomputador e não exerce
controle na
motherboard (nos computadores atuais, geralmente o display está ausente).
Setup e Teste da Máquina
Se tudo foi feito corretamente podemos ligar o computador. Para isto, ligue o teclado no conector apropriado
e o monitor. Quando ligamos o computador devemos ter primeiramente a mensagem do chipset da placa de vídeo e o teste
da memória
DRAM pela BIOS, onde aparecerá um contador no canto superior esquerdo da tela. Passado este teste
devemos configurar a
máquina pelo setup, isto é, dizer se na máquina temos drives, winchesters e muitos outros parâmetros (ver
manual da
motherboard). Nas BIOS AMI utilizamos outras combinações de teclas para acessar o setup. É muito importante a configuração correta do winchester em termos de número de cilindros, cabeças e setores. Se isto for feito
incorretamente, o winchester não será acessado ou trará problemas futuros. É sempre recomendável colocar a configuração indicada no manual do winchester. Isto porque os harddisks
padrão IDE
permitem várias configurações diferentes, desde que não ultrapassem o número máximo de setores permitido
pelo HD. Muitas
BIOS hoje em dia tem uma opção de auto-detecção dos valores do HD, cilindro, cabeças e setores. Use-a caso
tenha alguma
dúvida. Normalmente as BIOS tem opções para coleção de senhas de proteção contra acessos não permitidos. O bom
senso indica
que se o usuário não utiliza o equipamento em locais com grande acesso de pessoas a colocação de uma senha
apenas é um
dado a mais que o usuário terá de lembrar. Além disso, caso esqueça a senha, terá que retirar a bateria interna
para apagar os
dados de configuração. Coloque sempre um disquete nos drives A e B para verificar seu funcionamento. Um teste rápido e confiável é
formatá-los
gravando o sistema operacional em questão com o comando: format a: (ou b:) /u/s.
Ligando o Equipamento e Verificando o Funcionamento
Instalação
O microcomputador é composto basicamente de um monitor, o gabinete e um teclado. Os seguintes passos
devem ser
tomados para a instalação do equipamento:
Retirar o gabinete, monitor e teclado de suas respectivas embalagens verificando a integridade destas. Muito
cuidado com o
gabinete, pois se ele contiver um winchester (HD) deve-se ao máximo evitar choques e outros danos. O HD é
um mecanismo
de precisão e muito sensível. No painel traseiro do gabinete temos as seguintes saída (em geral):
Saídas paralelas (LPT1 e LPT2) em micros com monitores CGA. Saídas seriais (COM1 e COM2). Podemos ter com os conectores DB9 (9 pinos) ou DB25 (25 pinos). Saída de game para joystick. Saída de vídeo (CGA / VGA / SVGA).
Plug fêmea para conexão do teclado. Tomada de força (fêmea) para ligação do monitor (junto com a fonte). Tomada de força (macho) para cabo de força tripolar. Saídas diversas se houverem placas opcionais. Conectar o teclado ao plug atrás do gabinete. Em alguns gabinetes este plug poderá estar na parte frontal. Conecte o cabo lógico (cabo de sinal do monitor) a saída de vídeo do computador. Estes conectores tem
uma forma
trapezoidal que só encaixa de uma única maneira. Ligar o monitor (cabo de força) na tomada junto a fonte do gabinete. Caso as tomadas sejam diferentes o
monitor poderá
ser conectado diretamente a outra fonte que alimenta o microcomputador (muito aconselhável ter um
estabilizador de
voltagem). Verificar se a tensão da rede é a mesma do microcomputador. É muito importante a utilização de um
estabilizador ou uma
proteção para o equipamento. Evite ligá-lo diretamente a rede elétrica e certifique-se que esta rede elétrica
esteja devidamente
alterada. Conectar o cabo de força do gabinete a energia elétrica. Os dois terminais deste cabo também só se
encaixam de uma única
maneira. Após a instalação, se possível, medir com um multímetro as tensões AC na tomada tripolar entre TERRA e
NEUTRO
(110VAC) devemos ter quase 0VDC; entre TERRA e FASE praticamente os 110VAC. Caso a tensão TERRA - Neutro seja maior que 3VAC o terra não está instalado. Obviamente em apartamentos essa providência será muito difícil de se realizar. Informe-se então sobre a
existência de um
TERRA geral do edifício.
Teste Inicial ao Ligar
Quando o computador é ligado, a CPU passa a realizar vários testes para verificar se tudo está OK. Estas
rotinas de
verificação (programas) estão armazenadas na BIOS. Se algo estiver errado a CPU nos informará com
diferentes tipos de
beeps. O tipo do beep dependerá da BIOS que estiver na motherboard. Este procedimento é chamado de
POST (POWER
ON SELF TEST). Descrição passo a passo deste teste:
Quando o computador é ligado a CPU passa a rodar um programa armazenado permanentemente num
determinado
endereço o qual aponta para a BIOS (Basic Input/Output System) em ROM. A CPU envia um sinal ao BUS de dados para certificar se tudo está funcionando. É o teste das memórias e aparece um contador no monitor. A CPU checa se o teclado está conectado e verifica se nenhuma tecla foi pressionada. É enviado um sinal através do BUS de dados para verificar quais os tipos de drives estão disponíveis. Logo após o micro está pronto para iniciar o BOOT. No caso da BIOS ser AMI, teremos sinais sonoros caso ocorra algum problema descrito na tabela abaixo:
Beeps
Indicativos de erros (FATAIS)
1
Falha no refresh da memória RAM
2
Erro de paridade na memória RAM
3
Falha na memória base 64KB ou CMOS
4
Falha no timer
5
Falha no processador
6
Falha no sinal Gate A20 (determina a entrada do processador no modo de execução protegido)
7
Erro de inicialização do processador por gerar uma exceção de interrupção
8
Erro de leitura/escrita na placa de vídeo
9
Erro no bit de checksum da ROM BIOS
10
Erro no registrador "shutdown" para CMOS
11
Erro no pente ou nos chips de memória cache
Os erros reportados pela BIOS na tabela são FATAIS, ou seja, o sistema não pode ser utilizado. Os dois erros
abaixo
independem do funcionamento do micro. 1 longo, 3 curto - Falha no teste de memória estendida
1 longo, 8 curto - Falha no teste do monitor
BOOT
Após o teste inicial do microcomputador (POST), entra o processo de BOOT do micro. Mas o que é esse tal
de BOOT?
Para executar qualquer programa, antes de mais nada necessitamos carregar o sistema operacional desejado
via disquetes ou
pelo HD. O famoso BOOT nada mais é que uma verificação da BIOS do equipamento em busca de um
programa que
inicialize um sistema operacional. Este processo inicial está gravado na BIOS da motherboard onde existem as
instruções
básicas par ele começar a operar este programa e é lido pela CPU onde existe a instrução para leitura dos
arquivos do sistema
operacional (no MS DOS 6.2 são IO.SYS e o MSDOS.SYS) que estão gravados no primeiro setor do hard- disk ou do
disquete colocado no drive A. Se um HD ou disquete estiverem com os primeiros setores danificados eles
tornam-se
inutilizáveis para carregar o sistema operacional. No caso do MS DOS podemos dizer que um disquete ou hard-disk é BOOT-VEL quando ele contém os dois
arquivos do
sistema operacional já mencionados e mais um arquivo chamado COMMAND.COM. Este arquivo é lido e
carregado na
memória. O arquivo COMMAND.COM está divido em 3 partes. A primeira parte contém instruções de entrada e saída. A segunda
parte comandos internos dos sistema operacional, como por exemplo, DIR, COPY, etc... A terceira parte
contém instruções
para leitura de arquivos batch como o arquivo AUTOEXEC.BAT. Outro arquivo chamado CONFIG.SYS irá configurar a maneira como o computador irá trabalhar com alguns
parâmetros
(FILES BUFFERS, drives virtuais, CD-ROM, gerenciadores de memória, etc). Podemos dizer que o BOOT nada mais é que um processo básico que o microcomputador realiza para
carregar qualquer tipo
de sistema operacional. Quando carregamos um S.O. o KERNEL deste fica normalmente residente em memória. Kernel é o núcleo do
S.O. O que
nos apresenta no monitor é o SHELL, que no caso do MS DOS nos é dado pelo já mencionado arquivo
COMMAND.COM. Alguns sistemas operacionais fornecem vários tipos de shell, como as versões do UNIX, cada uma prestando- se melhor a uma
determinada função.
Periféricos para Gravação e Leitura de Dados
Temos hoje os mais diversos periféricos para a gravação e leitura de dados. Eles se diferenciam pela
tecnologia que são
utilizadas para a gravação ou leitura destes dados. Depois de muitos anos de supremacia, a gravação
magnética está dando
lugar a gravação óptica, a mais confiável, com menos interferências e maior capacidade de armazenamento. Atualmente a única
limitação da tecnologia óptica é o baixo tempo de acesso aos dados.
Floppy Drive
Os disquetes, assim como as winchesters são periféricos de acesso aos dados aleatórios. A fita magnética é um
meio de
armazenamento sequencial, ou seja, temos que passar por todos os dados gravados para acessarmos um byte
no final da fita. Os floppy drives utilizam discos magnéticos para a gravação e leitura de dados. Seu acesso é lento (0.06 Mbps
em discos de
1.44 KB) e tem capacidade limitada até 2.88 MB por disquete. São conectados ao conector de unidades de
disco flexível. Cada interface de conexão, localizada na placa-mãe, pode ter até duas unidades de disco.
As chamadas mídias de armazenamento removíveis vem tendo grande aceitação no mercado com o Zip Drive
da Iomega. É
um drive externo ligado a porta paralela (ou interno quando conectado a uma placa SCSI) que aceita pequenos
discos com
capacidade para armazenar até 100 MB de informação. Em agosto de 97, foi lançado o SuperDisk LS-120 da
O. R. Technology, que lê os disquetes tradicionais de 3½" e discos de 120 MB. Ao contrário do Zip Drive, o LS- 120 é embutido no
computador. A Sony e a Fuji prometem para este ano de 1998 o drive HiDF (High Capacity Floppy Disk) que aceitará
discos com
capacidade de armazenar 200 MB em cada lado com taxa de transferência de dados estimada em 3.6
Mbps. Usando
tecnologia de cabeça voadora para leitura de dados, recurso usado hoje para discos rígidos, o disco do
HiFD irá
atingir 3.600 rpm, podendo também ler disquetes de 3½". Maiores informações em
http://www.sony.com/storagebysony. As informações nos disquetes dividem-se basicamente em trilhas que são compostas de setores. Os setores
formam o cluster
(explicado abaixo).
Hard Disk ou Winchester
Utiliza também discos magnéticos montados internamente em um eixo de rotação comum (splindle motor) de
4500/7200 rpm e
tem uma performance muito melhor que a dos drives. Seu acesso é medido em ms (milisegundos ou 10-3
segundos) e tem
capacidade de até vários GB. O Winchester divide-se primeiramente em cilindros. Cada cilindro é dividido em trilhas e estas em setores
(geralmente, de 512
KB). Os setores são organizados em clusters ou unidade alocável. O cluster é a maior parte endereçável nos
discos
magnéticos, ou seja, é a menor unidade de espaço em disco que pode ser atribuída a um arquivo. Em uma partição de 1024 MB ou mais, cada cluster tem 64 setores (32 KB), enquanto discos de 512 MB até
1024 MB
adotam clusters de 32 setores. Isto significa que, em uma partição com mais de 1024 MB, se for gravado um
arquivo de 1 KB
serão disperdiçados 31 KB, já que nenhum outro arquivo poderá ocupar aquele cluster. Um cluster pode ter o tamanho máximo de 64 setores (32 KB) o que obriga que uma partição, em FAT16
(explicada abaixo), tenha no máximo 2 GB. Veja tabela abaixo:
Winchester ou Partição (MB)
Setores/Cluster
Tamanho do Cluster (bytes)
128 a 256
8
4096
256 a 512
16
8192
512 a 1024
32
16384
1024 a 2048
64
32768
Se você dividir o espaço ocupado no seu disco (em bytes) pelo tamanho do cluster correspondente a
capacidade do
Winchester, terá como resultado um número inteiro. Para diminuir o desperdício de espaço nos discos de alta capacidade (mais de 1024 MB) ou , por obrigação, discos com mais
de 2 GB, é recomendável o particionamento do disco. Dessa forma, o sistema operacional passa a reconhecer
o Winchester
como várias unidades (C:, D:, E:, etc.). Como cada unidade terá um tamanho menor do que o Winchester
inteiro, os clusters
serão também menores, refletindo no desperdício. Como os arquivos tem diferentes tamanhos, o S.O reparte o mesmo em vários pedaços distribuindo-os pelos
espaços livres
no disco. Os programas desfragmentadores fazem justamente o serviço de reordenar o arquivo em clusters
contínuos, ou seja, em sequência, aumentando a velocidade de acesso aos arquivos. A FAT16 (16 bits) é uma estrutura criada no MS-DOS para a localização dos clusters nos disquetes e
winchesters. A FAT de
16 bits é capaz de endereçar 65526 clusters. Na chamada FAT32 (32 bits), utilizada no Windows 95 (versão
OSR2), 4 bits
são reservados e 228 clusters podem ser endereçados. Isto permite criar desde partições de 8 GB com clusters
de 4 KB de
tamanho até partições de 2 TB (2048 GB) com clusters de 32 KB. Atualmente temos dois padrões principais de Hard-Disk quanto a interface, EIDE e SCSI. Os HD EIDE são
mais comuns
atualmente e os SCSI apresentam uma melhor performance e confiabilidade. A interface IDE original suporta
transferência de
dados de 3.3 MB por segundo e tem um limite de 538 MB por acessório (disco). A recente versão da IDE, chamada
enhanced IDE (EIDE) ou Fast-IDE, suporta transferência de dados de até 16.6 MB por segundo e dispositivos
de
armazenamento de até 8.4 GB. Estes números se comparam ao que a interface SCSI oferece. Atualmente, como as interfaces
IDE (original) estão em desuso, é comum referir-se as interfaces e discos EIDE como simplesmente IDE. Veja
Interfaces de
Winchester para mais detalhes. Os hard-disk podem também se diferenciar pelo seu tamanho (fator de forma). Atualmente temos os HD de
3½", mais
comuns, e os HD de 2½" utilizados nos notebooks.
Drives de CD-ROM
O CD-ROM (Compact Disc Read-Only Memory) é um dispositivo de armazenamento óptico somente para
leitura com
capacidade de armazenamento de 660 MB de dados. As unidades de CD-ROM são mais rapidas do que as unidades de disco flexíveis, embora os modelos mais
modernos
(velocidade de 24x) ainda sejam mais lentos do que as unidades de discos rígidos. As primeiras unidades de CD-ROM eram capazes de transferir dados a 150 KB/s. A unidade de 2 velocidades
(2x) possuiam
velocidade de 300 KB/s, e assim por diante. Mas essa velocidade (considerada velocidade máxima) só é
alcançada para os
dados que estão próximos a borda do CD. No que se refere ao tempo médio de acesso (o tempo, medido em milissegundos, gasto para o dispositivo
óptico de leitura
percorrer o disco do início ao fim dividido por dois), siga a tabela abaixo de acordo com a velocidade do
drive. Modelo
Tempo de acesso
Taxa de transferência
Velocidade Única
600 ms
150 KB/s
2x
320 ms
300 KB/s
3x
250 ms
450 KB/s
4x
135-180 ms
600 KB/s
6x
135-180 ms
900 KB/s
8x
135-180 ms
1.2 MB/s
10x
135-180 ms
1.5 MB/s
12x
100-180 ms
1.8 MB/s
16x
100-180 ms
2.4 MB/s
A memória de armazenamento, mais conhecida como buffer, vem incorporada com a unidade de CD-ROM e é
responsável
por acumular grandes segmentos de dados lidos antes do envio para processamento pela placa-mãe do sistema
computacional. Quanto maior a capacidade do buffer, melhor a performance do aparelho a mais alto o seu
custo. Recomenda-se, atualmente, um mínimo de 64 kilobytes. O formato de gravação empregado nos CD-ROMs também baseia-se em trilhas subdivididas em setores e em
uma tabela de
alocação de arquivos. As trilhas porêm, são elípticas, formando uma "espiral infinita", ao invés de
concêntricas. Os drives de CD-R (Recordable) utilizam CDs especiais para gravar dados. Uma vez gravados, esses dados
não podem ser
apagados nem reescritos. A gravação das informações se baseia em diferentes níveis de aquecimento da área
de disco. Os
drives de CD-RW (Rewritable), podem ser utilizados com discos do seu padrão para gravar e apagar dados
(como um disco
rígido por exemplo). A superfície da mídia pode ser requentada até 1000 vezes. Os atuais gravadores de CD-R
e RW
dispõem do recurso de multisseção, que permite adicionar dados a um disco já gravado. Todos eles permitem
leitura dos
discos CD-ROM tradicionais. Sobre as características de velocidade, esses drives possuem taxas de
transferência diferentes
de escrita (mais lenta) e leitura.
Discos Virtuais
São discos lógicos configurados na memória do computador. Estes discos são criados através de um programa
que passa a
utilizar a memória como uma área de armazenamento momentâneo. A capacidade depende de memória livre
disponível e seu
acesso é o mesmo do acesso de leitura ou gravação em memória, ou seja, bem mais rápido que qualquer HD. São utilizados
para testes, softwares com muitos acessos em discos de leitura e outros para colocarmos arquivos temporários. Toda
informação neste tipo de disco é perdida quando o microcomputador é desligado e são desiganados por letras
como os drives
D:, E:, etc.
Dispositivos de Entrada e Saída de Dados
Porta Serial
A saída serial de um microcomputador geralmente está localizada na placa MULTI-IDE e é utilizada para
diversos fins como
por exemplo: ligação de um fax modem externo, ligado de um mouse, ploter, impressora serial, conexão micro
a micro e
muitas outras coisas.
A transmissão e recepção dos dados são feitos bit a bit, e os outros pinos são utilizados para controle dos
sinais
(handshaking).
Porta Paralela
Como a saída serial a interface paralela está localizada geralmente na placa IDE. Utiliza o padrão Centronics e
também é
conhecida como interface para impressora pela grande utilização para este fim. Neste tipo de conexão os
dados são enviados
em lote bits, portanto é mais rápida a comunicação em relação a saída serial, em contra partida esta última
pode ser feita a
maior distância e em termos de cabos é mais simples é mais barato. Em algumas impressoras HP temos a nova interface paralela BITRONICS com algumas vantagens técnicas.
SCSI (Small Computer System Interface)
É um padrão de interface paralela usado por computadores Apple Macintosh, alguns PCs e muitos sistemas
Unix para
conectar periféricos ao computador (principalmente discos rígidos, CD-ROMs e impressoras). A interface SCSI provê taxas de transmissão de dados mais rápida (até 40 MB por segundo) que os padrões de
porta
paralela e serial. Além disso, pode-se conectar vários acessórios (até 7) em uma única porta SCSI. Por isso o
SCSI pode ser
considerado um barramento de entrada e saída, ao invés de simples interface. Enquanto o SCSI é o único padrão de interface para Macintoshes, os PCs suportam uma variedade de
interfaces além do
SCSI. Isto inclui o IDE, enhanced IDE e ESDI para dispositivos de armazenamento de dados, e Centronics
(porta paralela)
para impressoras. Pode-se conectar acessórios SCSI em um PC inserindo uma placa SCSI em um dos slots de
expansão. Alguns PCs já vem com SCSI embutido. Porém, a falta de um padrão SCSI único, significa que alguns
acessórios podem não
trabalhar com algumas placas SCSI. Atualmente, as seguintes variedades de SCSI são implementadas:
SCSI-1: Usa um barramento de 8 bits e suporta transferência de dados de 4 MB por segundo. SCSI-2: O mesmo que o SCSI-1, mas usa um conector de 50 pinos a invés do conector de 25 pinos. Fast SCSI: Usa um barramento de 8 bits e suporta transferência de dados de 10 MB por segundo. Ultra SCSI: Barramento de 8 bits, transferência de dados de 20 MB por segundo. Fast Wide SCSI: Barramento de 16 bits e transferência de 20 MB por segundo. Ultra Wide SCSI: Barramento de 16 bits, suporta transferência de dados de 40 MB por segundo. Também
chamado de
SCSI-3.
Interface USB (Universal Serial Bus)
Desenvolvido por 7 companhias (Compaq, DEC, IBM, Intel, Microsoft, NEC e Northern Telecom), vai
permitir conectar
periféricos por fora do gabinete do computador, sem a necessidade de instalar placas e reconfigurar o sistema. Computadores
equipados com o USB vão permitir que periféricos sejam automaticamente configurados tão logo estejam
conectados
fisicamente, sem a necessidade de reboot ou programas de setup. O número de acessórios ligados a porta USB
pode chegar a
127, usando para isso um periférico de expansão. A conexão é Plug & Play e pode ser feita com o computador
ligado. O
barramento USB promete acabar com os problemas de IRQs e DMAs. O padrão suportará acessórios como controles de monitor, acessórios de áudio, telefones, modems, teclados, mouses, drives
CD ROM, joysticks, drives de fita e disquete, acessórios de imagem como scanners e impressoras. A taxa de
dados de 12
megabit/s da USB vai acomodar uma série de periféricos avançados, incluindo produtos baseados em Video
MPEG-2, luvas
de dado, digitalizadores e interfaces de baixo custo para ISDN (Integrated Services Digital Network) e PBXs
digital. Atualmente, computadores mais modernos já saem de fábrica com duas portas USB, mas a venda de
acessórios ainda é
restrita.
Device Bay
Planejado pela trinca formada por Intel, Microsoft e Compaq, com adesões da IBM, Adaptec, Toshiba, Maxtor, Seagate, Texas Instrument e Digital Corporation, será um compartimento de dimensão padronizada, situado em uma
das faces do
gabinete do micro, no qual encaixa-se qualquer dispositivo aderente ao padrão. Prevê-se que nos device bays encaixar-se-ão discos rígidos, modems, drives de CD-ROM, DVD, adaptadores
de rede, leitores de "smart cards", sintonizadores para rádio ou TV e qualquer outro dispositivo que utilize uma das
interfaces
suportadas pelo padrão: a porta serial convencional ou as novas interfaces que obedecem aos padrões USB
(descrito acima)
ou o novo IEEE 1394 High Performance Serial Bus, porta serial de alto desempenho conhecida também como
"FireWire". Os dispositivos poderão ser encaixados e desencaixados sem precisar desligar o micro ou dar novo boot para
serem
reconhecidos. Eles obrigatoriamente aderirão às especificações Plug and Play e serão intercambiáveis. Na
troca de um
dispositivo por outro, tanto o sistema operacional quanto o chipset da placa-mãe (que, obrigatoriamente, devem suportar o
padrão) reconhecerão o novo periférico e se ajustarão de acordo.
O padrão prevê gabinetes de três tamanhos para encaixar dispositivos. No maior (32mm x 146mm x 178mm)
cabem
periféricos do porte de uma fita de vídeo e foi idealizado para micros de mesa. O menor (13mm x 130mm x
141,5mm) foi
concebido para notebooks. E tanto estes quanto o intermediário (20mm x 130mm x 141,5mm) usam o mesmo
conector, a
mesma "pinagem" e as mesmas definições elétricas. Mais detalhes na página oficial em http://www.device-bay.org. Monitor
É um dispositivo principal de saída de dados, mas atualmente já temos monitores que servem para entrada de
dados tipo os
monitores touch-screen que tem seu funcionamento parecido a de um mouse. Atualmente encontramos vários tipos e modelos de monitores disponíveis no mercado. Eles se diferem na
resolução e modo de
operação. Quanto a resolução podemos ter monitores tipo CGA, EGA, VGA e Super VGA além de serem
monocromáticos, em tons de cinza ou coloridos. Temos também os monitores entrelaçados que se diferem no modo que são
gerados os sinais
de varredura horizontal. A resposta em frequência (ou largura de banda, medida em MHz) dos monitores é o que limita a resolução que
este pode
apresentar ao usuário, ou seja, o sinal de maior frequência que pode ser processado pelos circuitos do monitor. Quanto maior
a resolução necessária maior resposta em frequencia o monitor deve ter. Alguns monitores tem uma frequência fixa, o que significa que só aceitam a entrada de dados a uma
determinada frequência. Outros tipos de monitores (multiscanning monitor), se ajustam automaticamente à frequência de sinal enviada
a ele, o que
permite maior compatibilidade com diferentes tipos de placas de vídeo. Observe que, a resolução é diretamente proporcional à quantidade de pontos apresentados na tela e quanto
maior a resolução
menor fica a informação na tela. Em monitores de 14' SVGA a resolução de 800x600 é a mais cômoda. O
padrão de
resolução dos monitores SVGA modernos é 1024x768 pixels. Alguns monitores avançados permitem a
resolução de
1280x1024, ou mesmo 1600x1200. Outra característica importante dos monitores VGA/SVGA coloridos é o dot pitch medido em milímetros. Quanto menor este
valor mais nitidez terá a imagem e atualmente nos monitores SVGA este valor situa-se em torno de 0,26mm e
0,39mm. Os monitores touch screen devem ser utilizados com placa especial para sua configuração, reconhecimento do
monitor e
calibragem.
Além dos monitores tradicionais temos os monitores de cristal líquido sendo monocromáticos ou coloridos e
são largamente
utilizados em notebooks ou similares devido ao baixo consumo de energia. Mouse e Joystick
Mouse é um mecanismo que é ligado a saída serial do microcomputador com a qual através de uma
movimentação de um
ponto na tela podemos selecionar a opção desejada de maneira rápida de funcionamento e pelas interfaces
gráficas
introduzidas inicialmente no Macintosh, pelo Windows e atualmente em outros sistemas operacionais. O
mouse pode ser de
botões ou de esfera (trackball) e pode ter 3 botões (padrão Mouse System, em desuso) e 2 botões (padrão
Microsoft). Existe também o mouse sem fio utilizando uma interface infravermelha. Os joysticks são utilizados principalmente para jogos de ação.
Placas Fax-Modem
Modem é a junção de dois termos: MODULATE and DEMODULATE. É o mesmo princípio da transmissão de um sinal de rádio FM (Frequência Modulada), ou seja, utiliza-se uma
determinada
técnica de modulação/demodulação só que via cabos. Esta placa é conectada a saída serial de um
microcomputador. Também
temos os modens internos, nos quais ocupam o endereço e uma interrupção de uma saída serial. O modem
recebe o sinal na
forma digital modulando-o em onda senoidal e transmitido via linha de transmissão até a outra ponta onde
temos outro modem
para fazer a demodulação e retornar o sinal á forma original. Os modens diferem pelo padrão e velocidade de transmissão. Na prática podemos ter modens trabalhando
desde 75bps e
1200, 2400, 14400 até 28800bps (Bits por segundo). O padrão mais conhecido é o HAYES onde os comandos
de
configuração do modem são especificados por sequências de teclas sempre começando por AT. Comando
Descrição
ATDT
Discagem por tons. ATDP
Discagem por pulsos. ATA
Responde a chamada. ATH
Desliga o telefone. ATZ
Redefine o modem.
ATX0D
Faz a conexão durante a discagem manual. ATS0=0
Desliga a resposta automática. ATS0=2
Responde após 2 toques.
,(vírgula)
Espera 2 segundos. ATLn
Controla o volume do alto falante. L0
Volume muito baixo. L1
Baixo. L2
Médio. (default)
L3
Alto. ATMn
Liga ou desliga o alto falante. M0
Sempre desligado
M1
Ligado até a portadora ser detectada. Então é desligado. (default)
M2
Sempre ligado. M3
Desligado durante a discagem, ligado até a portadora ser detectada e então, novamente desligado.
Sites dos Fabricantes
Placa Mãe (Motherboard)
Intel Corporation
Intel Motherboards
ASUSTeK Computer Inc. Asus Product Information - Motherboards
SOYO Computer Inc. SCI Products - Mainboards
Microprocessador
Intel Corporation
Advanced Micro Devices, Inc. Cyrix Corporation
Drive de Disco Flexível (Floppy Drive)
Mitsumi Corporation
Floppy Disk Drive
NEC USA Inc.
Drive de Disco Rígido (Hard Drive)
Western Digital Corporation
Western Digital Products - Hard Drives
Seagate Corporation
Disc Storage
Quantum
Desktop Storage
Drive de CD-ROM
Matsushita/Panasonic
Desktop CD-ROM
Toshiba America Inc. Disk Products Division
NEC Usa Inc. Mitsumi Corporation
Peripherals - CD-ROM Drives
Placa de Áudio
Creative Labs
Placa de Vídeo
ATI Technologies Inc. Matrox Graphics Inc. Diamond Multimedia Systems Inc. Trident Microsystems Inc. Monitor de Vídeo
Sony Corporation
Sony Computing Products - Displays
NEC Technologies
Samsung Eletronics Corporation
Samsung Product - Monitor
Five Star Indústria Eletrônica Ltda. Five Star Monitores
Modem
US Robotics Inc
PC Modems Product Page
Impressora
Hewlett-Packard
HP Printer Index Canon
Epson
Bibliografia
Revistas: - PC Magazine (análises técnicas de equipamentos)
- Byte (idem)
- Info Exame (negócios e tendências)
- PC World (idem) - Internet World
- Internet.br
Jornais:
Praticamente todos os jornais tem semanalmente um caderno dedicado à informática. Newsgroups:
No Brasil, os dois maiores grupos de notícias são o UOL (news.uol.com.br) e o Globo On
(news.oglobo.com.br) que mantém
uma enorme quantidade de mensagens sobre computação em geral (além, é claro, de diversos outros
assuntos). Listas:
Listas de discussões sobre hardware. Uma das mais importantes nacionalmente é a hard@yacare.pop- ms.rnp.br. Textos:
Tutorial sobre Overclock escrito por Bhagavata e distribuído em listas de discussão sobre hardware. Sites Web:
Sites de referência sobre hardware (em especial, Tom´s Hardware Guide) e sites dos fabricantes.concursos públicos brasil

Apostila de hardware pdf


Postar um comentário

0Comentários
Postar um comentário (0)
